1、TRVVP柔性电缆典型应用
新一代高柔性的控制和连接电缆用于测量和控制线路, 电气设备工程的动力线路， 装配线以及机器人技术。中、常规机械应力（可定制承受较高机械应力）。连续移动安装场合下使用,弯曲半径小至7.5x直径。用于拖链或便携式机器部件，可在潮湿的环境下使用；在适用的使用温度范围内,可在露天使用,防紫外线。屏蔽拖链电缆采用镀锡丝编织屏蔽,用于对抗电磁干扰要求较高的场合。

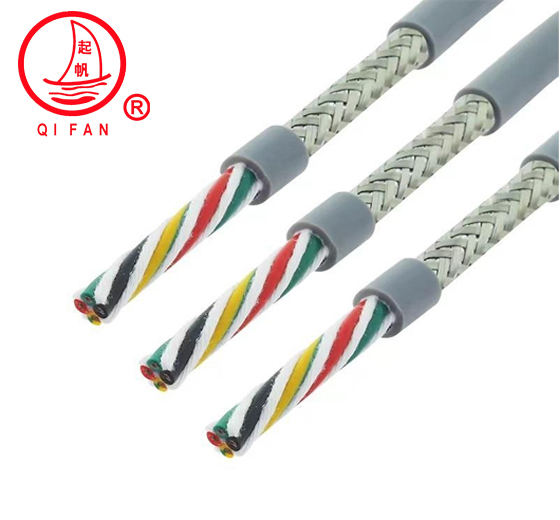

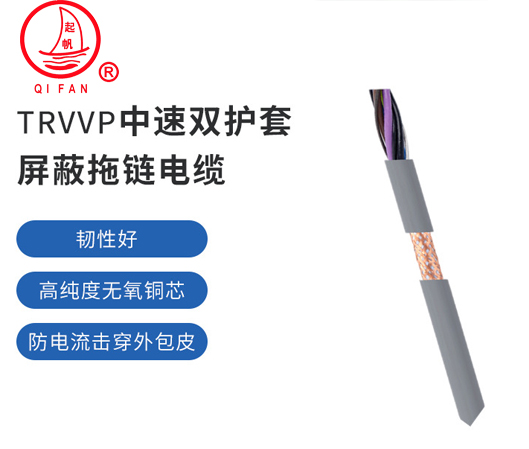

2、TRVVP柔性电缆产品结构
采用 弹性体绝缘和护套材料,电缆外径大幅减小,节省在拖链中的安装空间。高柔性耐折弯,电缆在拖链中的设计使用弯曲寿命为＞5百万次循环弯曲。防浅水,耐油,抗紫外线,耐候性能优异。低粘性表面,不粘安装;低温保持柔性。
3、TRVVP柔性电缆特性
用多股细绞超细裸铜丝，特制弹性体材料芯线绝缘；＜0.5mm²颜色标识:黑，棕，蓝，紫，粉红，橙； ≥0.5mm²黑色数字白色号码编码，3芯以上带有黄/绿接地保护线。线芯成缆极小节距。无纺材料包覆，镀锡铜丝编织屏蔽（屏蔽型拖链电缆）。特制弹性体护套材料黑色（RAL9005）灰色（RAL7001）。
4、TRVVP柔性电缆技术参数
小弯曲半径
移动安装：7.5x电缆外径
固定安装：4x电缆外径
使用温度范围
移动安装：-15℃~+70℃
固定安装：-20℃~+80℃
导体结构
VDE 0295/IEC 60228第6类导体, 采用多股细绞成束超细裸铜丝
线芯标识
＜0.5mm² 彩色线芯（DIN 47100）；≥0.5mm² 黑色线芯白色数字编码（VDE 0293）
芯线接地标识
G=有黄/绿双色接地标识
X=无黄/绿双色接地标识
工作电压Uo/U：
300/300V~0.6/1KV
测试电压：
2500V~4000V
5、TRVVP柔性电缆应用场合：
适用于工业环境下的频繁弯曲、连续往复运动下的安装，如现代化机械标准部件的拖链中以及物流系统、操控系统、伺服系统、机械自动化系统等。如数控机床、电子设备、五金冲压、木材石材机械、玻璃与门窗机械、注塑机、机械人手、建筑机械、重型机械厂、汽车制造、起重运输设备、自动化仓库、码头等室内外环境需要的场所。
6、TRVVP柔性电缆的使用要求：
①拖链电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取。
② 注意电缆的小弯曲半径。
适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等。
如有需要详细了解TRVVP柔性电缆，请联系起帆电缆！
联系电话：13501283231
服务热线：13501283231
