首先了解一下，什么是高温电缆线？
高温电缆线是导体材质为多股软铜导体的电缆。是长期在高温下依然能够正常传输信号或电能的电缆线。

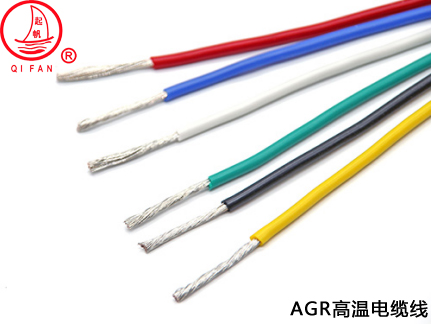

今天我们了解一下常见型号AGR电缆线。
AGR电缆线型号名称及特征：
型号 | 名称 | 特征 |
AGR 300/500V | 铜芯硅橡胶绝缘软电缆 | 耐磨损、抗老化、绝缘层柔软、无气味、无嗅、无毒性 |
AGRP 300/500V | 铜芯硅橡胶绝缘纤维编织软电缆 | 耐磨损、抗老化、绝缘层柔软、无气味、无嗅、无毒性；很好的抗腐蚀性，耐高温，耐油性，耐强酸、强碱、强氧化剂等。 |
适用范围：
AGR、AGRP高温电缆线适用于交流额定电压300/500V电器线路安装连接，广泛用于电热器具、烤漆房、照明设备灯饰及家用电器产品，环境温度 180℃的场合。

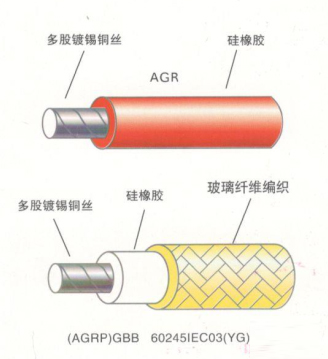

结构：
AGR导体是第5类软铜或镀锡软铜导体；绝缘材料为硅橡胶；AGRP的编织材料是玻璃纤维丝+高温漆浸渍
产品标准：TICW/04-2009
规格范围：0.5~120mm2
线芯识别
单芯：无要求（编织纤维颜色常规白色）
由于AGR高温电缆线的绝缘材料是硅橡胶，硅橡胶显著的特征是高温稳定性，在高温环境下，硅橡胶仍能保持一定的柔韧性、回弹性和表面硬度，且力学性能无明显变化。硅橡胶还具有优异的绝缘性能，耐电晕性和耐电弧性也非常好。所以AGR、AGRP高温电缆线也具备这些优异的性能。
AGR高温电缆线结构规格及参数：
导体标称截面 | 导体结构 | 绝缘厚度 | 平均外径 | 20 ℃ 时导体电阻 值 | 包装长度 |
根数/单线直径 | |||||
0.2 | 1 × 0.50 | 0.65 | 1.80 | 95 | 500 |
12 × 0.15 | 0.60 | 1.80 | 95 | 500 | |
0.3 | 16 × 0.15 | 0.60 | 1.85 | 71.2 | 500 |
0.4 | 23 × 0.15 | 0.50 | 1.85 | 49.6 | 200 |
0.5 | 28 × 0.15 | 0.60 | 2.20 | 40.1 | 200 |
0.75 | 42 × 0.15 | 0.70 | 2.60 | 26.7 | 200 |
1.0 | 32 × 0.20 | 0.70 | 2.80 | 20.0 | 200 |
1.5 | 48 × 0.20 | 0.70 | 3.10 | 13.7 | 100 |
2.5 | 49 × 0.25 | 0.80 | 3.70 | 8.21 | 100 |
4.0 | 56 × 0.30 | 0.80 | 4.30 | 5.09 | 100 |
6.0 | 84 × 0.30 | 0.80 | 5.20 | 3.39 | 100 |
10 | 84 × 0.40 | 1.00 | 6.80 | 1.95 | 100 |
16 | 126 × 0.40 | 1.20 | 8.40 | 1.24 | 100 |
25 | 196 × 0.40 | 1.40 | 10.40 | 0.795 | 100 |
注：根据需求也可 其他规格的产品。 | |||||
技术参数
额定电压(Uo/U)：300/500V；温度等级导体 运行温度：+180℃
小弯曲半径：6D
敷设方式
穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设等。
随着我国经济快速发展，越来越多的行业对高温电缆线的需求已有很明显的增长趋势，每年以20%的速度增长，高温电缆线作为特种电缆的重要组成部分，具有很大的需求量，供不应求。
